Master capots suite 4

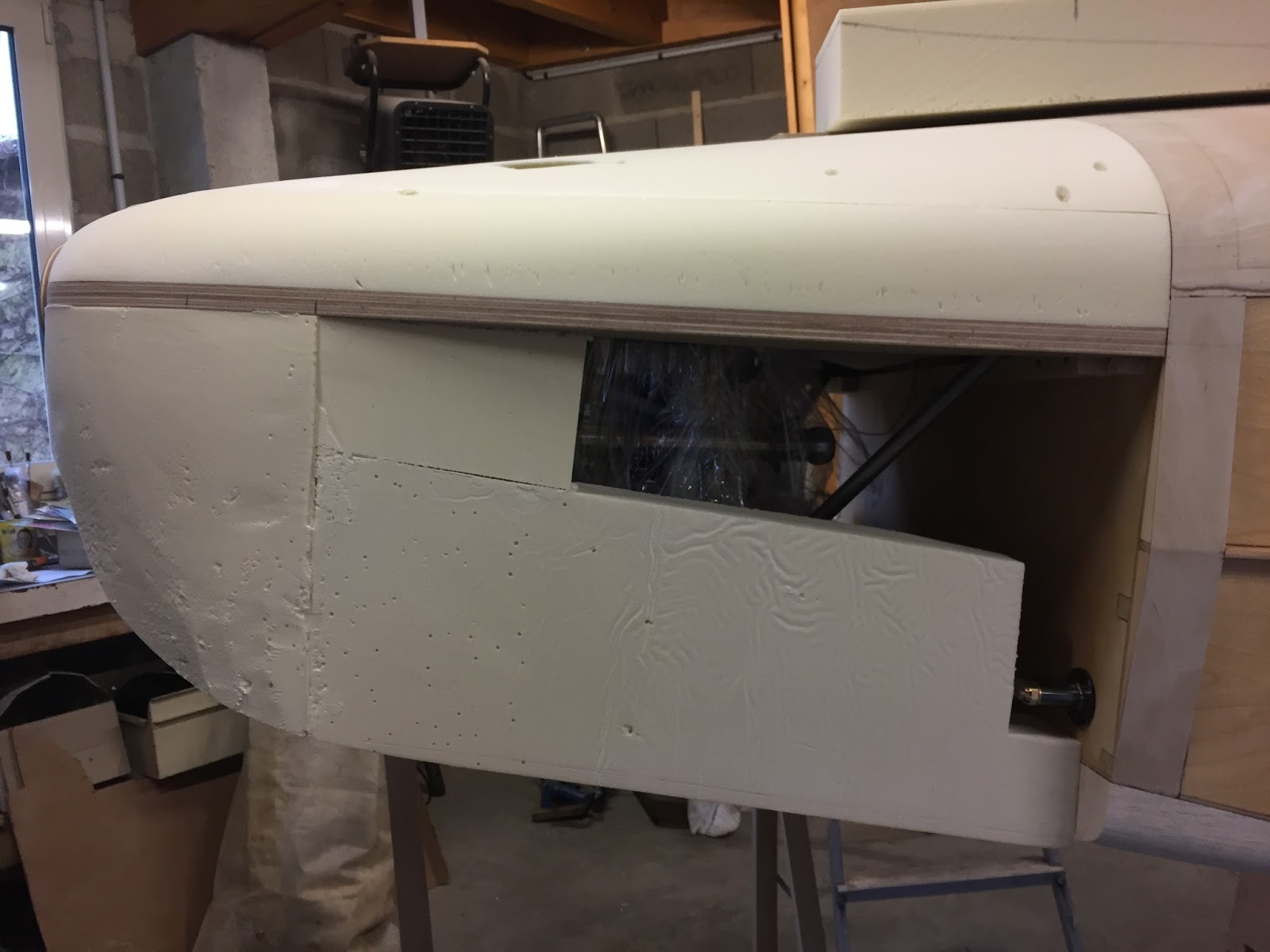

Poursuite du profilage de la partie inférieure. Je travaille en place sur le côté droit seulement, le côté gauche sera fait sur table par symétrie:

J'ai ensuite démonté les deux 1/2 capots supérieur et inférieur pour poursuivre le ponçage.

Le capot inférieur est plus facile à travailler sur une table que couché sous le fuselage !!

Alignement de la partie horizontale arrière:

Pour poncer la partie gauche à l'identique de la droite, j'ai d'abord préparé un gabarit carton dans le sens longitudinal:

 Puis après ponçage/présentation gabarit/ponçage.....on approche du but:

Demain je m'attaque à la partie latérale

Master capots suite 3

Le ponçage continue sur la partie inférieure en prolongeant le profil du fuselage:

Avant:

Après:

Les 2 côtés sont poncés, je commence maintenant à arrondir l'avant:

Master capots suite 2

Je continue le collage de mes tranches de mousse polyuréthane sur la partie inférieure:

En attendant le séchage du bas, j'avance la mise en forme de la partie supérieure:

Master capots suite 1

Je poursuis le découpage au couteau à pain (merci Bernard pour l'astuce), et le ponçage pour m'aligner dans un premier temps avec le dessus du fuselage:

L'aspirateur se régale !!

Pour maintenir le guide inférieur en CTP de 10mm, j'ai réalisé un enfourchement , ce qui me permet de le pincer sur le renfort central du plancher, donc facilement démontable:

Collage(à la PU) de tranches de mousse polyuréthane (épaisseur 9cm) sur la partie inférieure:

Je poursuis le ponçage de la partie supérieure progressivement en m'approchant petit à petit de la forme finale:

Ponçage du prolongement du cône d'hélice avec une cale "sur mesure":

Dégrossi des premières tranches inférieures:

Masters capots

Je poursuis avec le tracé des CTP latéraux et la protection du moteur:

Une fois les 2 côtés tracés, j'ai refait les mêmes pièces en copiage à la défonceuse.

Il y a donc 2 épaisseur de CTP de 10mm l'une sur l'autre , une pour le master supérieur et une pour l'inférieur.

Ensuite remplissage des espaces avec de la mousse de polyuréthane qu'il faut évider pour la première épaisseur :

On voit les trous qui donnent accès au vis qui maintiennent les 2 épaisseurs de CTP.

Collage de l'ensemble:

Après une nuit de séchage (ce qui est un peu juste !!), la tentation était forte d'attaquer la meringue..

J'ai dû me contenter d'un côté pour l'instant, afin de ne pas tout déstabiliser.

Premier dégrossi, découpage grossier avec une lame de scie à métaux, puis au papier grain 60.

On voit apparaître au milieu l'évidement qui était peut-être un peu généreux! je reboucherai à la mousse expensive:

J'en ai profité pour profiler le dessous:
