lundi 17 février 2014

Volets

Après décoffrage du longeron de volet, présentation de l'ensemble:




Mise à la pente des baguettes sup. (11°) et  inf.(6°):


Dans ma lancée, j'ai voulu mettre à la pente de la même façon les baguettes du longeron situé juste en regard côté nervures d'aile, et me suis trompé de sens pour l'angle!!! 2 longerons à refaire .GGrrrr
C'est refait.


Réalisation des bords de fuite volets:



Préparation des lamellés saumons d'aile; il faut d'abord tremper dans l'eau chaude et préformer les lattes de 5x45:




Puis quelques jours plus tard après séchage, coller l'ensemble:



Après décoffrage, la forme reste intacte:

mardi 4 février 2014

Nervures volets

J'ai commencé par réaliser un gabarit en médium qui me servira à réaliser toutes les nervures par copiage.

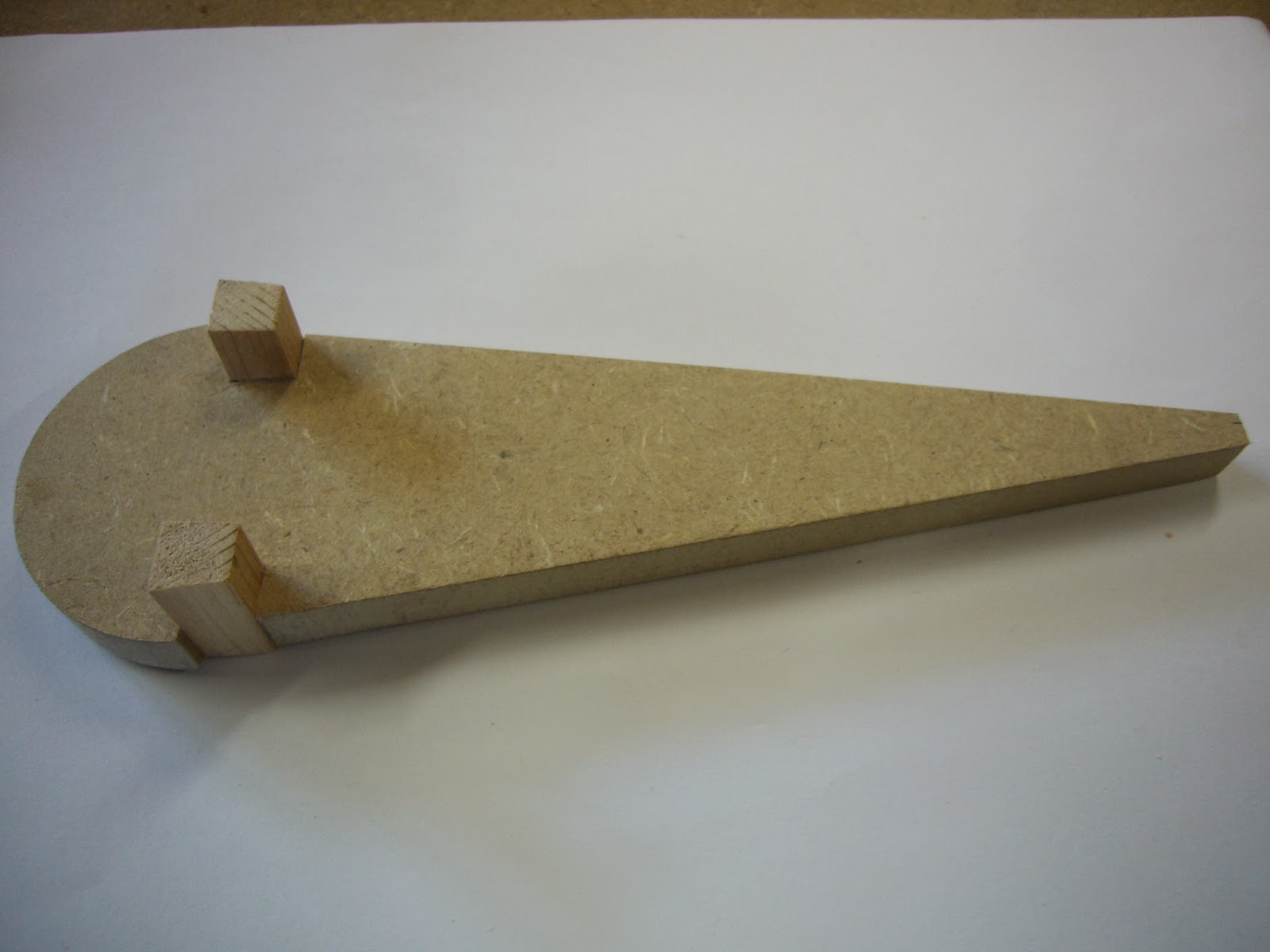

Dans ce gabarit, j'ai collé 2 morceaux de 10x10 simulant le longeron dans lequel ces nervures s'emboiteront:



Réalisation des nervures d'extrémité:



Nervures intermédiaires en Okoumé 5 mm: afin qu'elles soient toutes bien alignées,les encoches ont été réalisées sur l'ensemble des 10 nervures à l'aide de la scie circulaire sur table:




Puis copiage à l'aide du même gabarit:




Un peu d'allégement:



et l'ensemble:




Réalisation d'un premier longeron de volet:

lundi 3 février 2014

Nervures

Voilà un bon moment que je n'ai pas complété le blog, mais la construction des nervures est un peu répétitive, et les articles auraient été un peu tous les mêmes! ( voir article "Nervures" du 28/12/2013)
L'ensemble est maintenant terminé, en voici quelques photos:

Les différents "chantiers" de construction:



Détail de l'arrière de la nervure "B" qui recevra un palier supportant le tube de commande de volets:





Détail de l'arrière de la nervure "E" qui supportera la fixation du volet:





Je n'ai pas résisté à présenter les nervures sur le longeron du côté gauche:







Ensemble des nervures du côté droit: on voit au premier plan les 1/2 nervures A,A',B',C',D'; les 1/2 nervures de la partie vrillée seront réalisées en mousse et mises à la pente sur place:
