Finitions longeron

Pour finaliser le longeron, il me restait à reporter l'emplacement des nervures ainsi que la ligne de référence (sur les faces avant et arrière) qui serviront plus tard pour l'assemblage nervures/ longeron:

Le longeron est passé sur la balance, qui affiche:

Le plan donne 21,5kg , je suis donc du bon côté avec des semelles en Spruce sans enture.

J'ai aussi réalisé le perçage pour le passage du tube de torsion qui commande les ailerons.Ce perçage est fait au centre du longeron et entre les 2 semelles sans les toucher, diamètre de perçage 43mm.
J'ai choisi de le faire à la défonceuse qui permet:
                                    - de règler la profondeur de coupe sans toucher les semelles,
                                    - d'avoir une découpe nette.
Technique par copiage: il faut d'abord réaliser un trou dans un CTP de 10mm(ici diam.51mm avec une méche extensible) qui sert de guide pour la bague:

La défonceuse avec la bague de copiage(diam. ext 20mm, hauteur 7mm) et la fraise diam.12mm:

 Voilà le résultat:

et présentation de la cage à roulement qui recevra le tube de torsion:

Longeron -derniers collages-

Il me restait à coller les extrémités en 1,5mm, sans oublier de fixer les brides d'amarrage avant fermeture:

J'ai aussi percé un trou de 8mm pour assurer la mise à l'air libre de l'intérieur du longeron ( il faudra d'ailleurs laisser un passage dans le balsa qui sera collé en bout plus tard)

Une petite vue de l'intérieur avant fermeture:

Collage du renfort en 2mm, le fil du CTP étant croisé par rapport à la première couche:

Fil 1ère couche:

Fil 2ème couche:

Rabotage des nervures A, toujours avec la défonceuse:

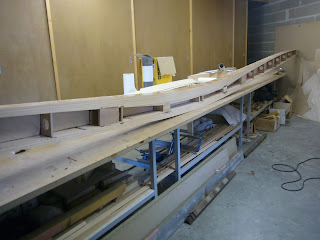

Les collages du longeron étant terminés, je n'ai plus à tourner autour de la table; j'ai ramené le fuselage dans l'atelier ainsi que les autres élèments (l'atelier est mieux isolé et plus sec que la partie garage):

Longeron toujours et découpe nervure A

Le collage des CTP de la deuxième face se poursuit avec la partie d'épaisseur 2mm; j'ai aussi collé la surépaisseur en CTP de 2mm qui part symétriquement de l'axe du longeron jusqu'à la nervure C incluse.

La découpe de la nervure A est un peu délicate car peu de marge. Il faut la scier par la moitié, sa hauteur est proche de 200mm.
J'ai évité la scie à ruban car le guidage sur une telle hauteur n'est pas facile et c'est aussi la capacité maxi de ma scie!
J'ai utilisé une scie circulaire sur table avec un disque fin d'épaisseur 2mm, avec un passage dessus et dessous:

et finition à la scie à métaux:

et voilà les 2 nervures:

Il me reste à les raboter à 40mm d'épaisseur.

Vernis longeron et collage âmes deuxième face

Deuxième couche de vernis (la première couche était diluée avec 5% de white , la seconde pure)
Le "scotchage" prend un peu de temps mais on en gagne lors du vernissage et le résultat est net:

Collage de toute la partie 2,5mm:

Vernissage du longeron

La journée a été consacrée à la préparation des CTP venant coffrer la deuxième face du longeron.
Ceux-ci recoivent du vernis sur les parties intérieures non collées.
J'ai ensuite passé une première couche de vernis à l'intérieur du longeron ainsi que sur ces CTP:(voir rubrique "Fournitures" pour les références du vernis utilisé)

Décoffrage du longeron

Le collage des âmes en CTP de la première face étant terminé, le moment est venu de décoffrer "la bête":

Quelques détails:

un trou de 5mm dans les 2 diaphragmes du centre pour l'équilibre des pressions:

et avec un p'tit rayon de soleil:



Collage des âmes de longeron -suite-

Décoffrage et arasement de la première partie centrale en 2,5mm:

Détail de l'enture sur la cale de fixation en frêne:

Préparation de la 2ème partie en 2,5mm:

et collage avec Paul, toujours fidèle au poste d'assistant-colleur:

Après décoffrage et arasement:

Il restait la partie en 2mm puis 1,5mm en extrémité: c'est collé à gauche et à droite:



Préparation des âmes en CTP du longeron

Le longeron est coffré sur chaque face avec du CTP d'épaisseur évolutive, passant de 2,5mm depuis le centre à 1,5mm à l'extrémité. Le fil du CTP est placé à 45°.
Compte tenu de la longueur de la partie en 2,5mm, il faut réaliser une enture que j'ai placée au droit de la cale de fixation en frêne:

 J'ai ensuite collé les 2 premières parties en partant du centre:

Pour serrer le CTP, j'ai réalisé des brides vissées de part et d'autre dans les cales de gabarit de longeron, et pour éliminer le risque d'un serrage dissymétrique, j'ai placé une cornière sous la bride: ça serre très bien !

Nervure A - suite-

Collage des cales intérieures de la nervure A et fermeture de la première face  avec un CTP de 1,5mm:

Après arasement de cette première face, collage de la deuxième face:
