jeudi 21 mars 2013

Gouverne de profondeur, suite et presque fin + Gouvernail de direction

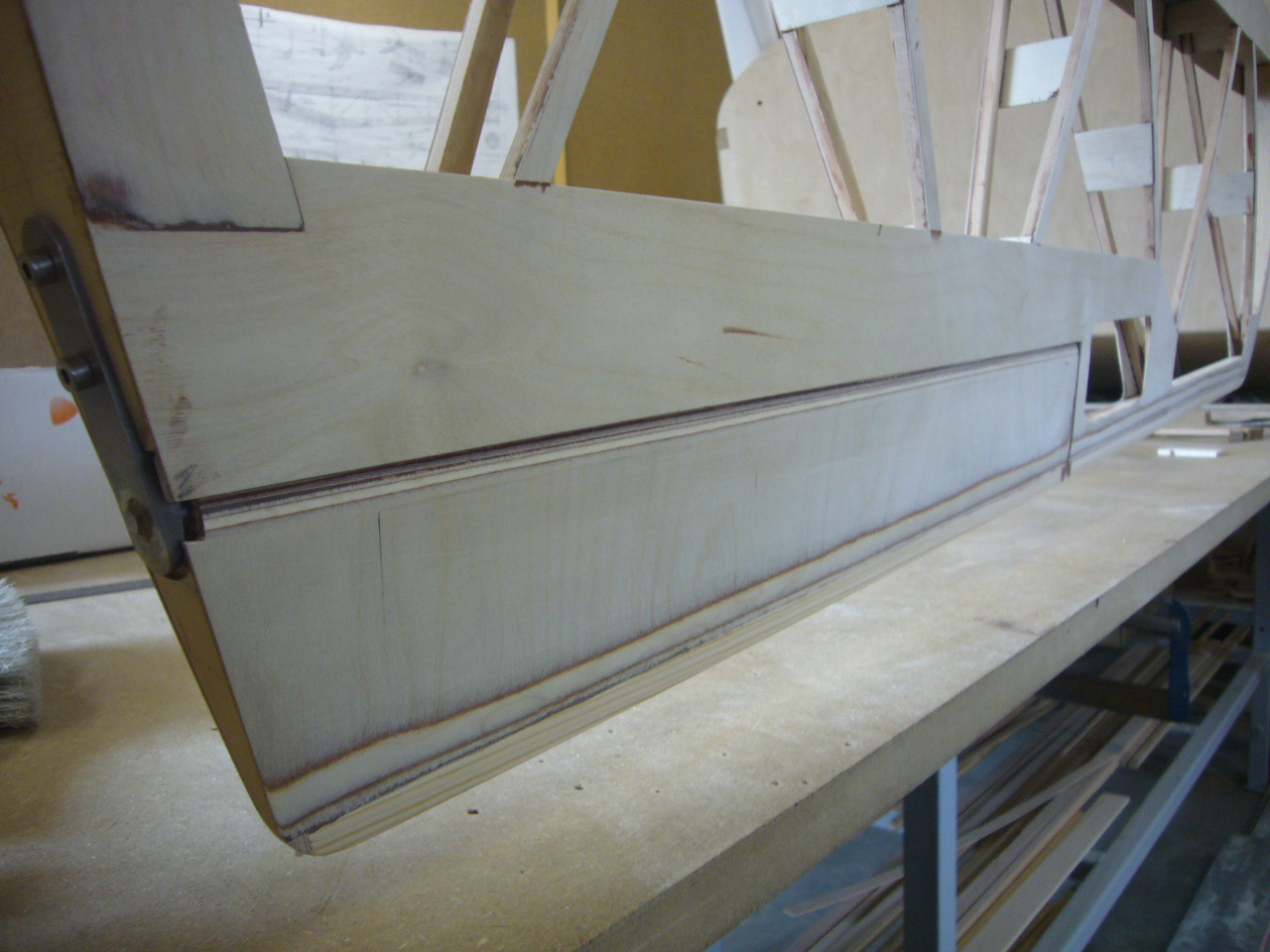

Le tab est maintenant terminé et installé; il a un débattement libre de + ou - 40°:



Il me restait à installer les diaphragmes en CTP 5mm qui permettent  de centrer et maintenir la bande de balsa de 5mm sur la longueur du bord d'attaque:



et collage de la bande de balsa:



Dans le titre j'ai mis suite et presque fin car il me restera à installer le servo électrique pour commander le tab. Je terminerai ça quand j'aurai reçu le servo.



Poursuite du gouvernail avec l'assemblage des différents élèments déjà réalisés:

- j'ai commencé par mettre le bord de fuite en lamellé-collé à la pente (lime électrique, cale à   poncer, racloir et huile de coude...):
voilà une section de cette pièce:


et ce bord de fuite replacé dans son moule, afin de retracer les repères pour le montage:

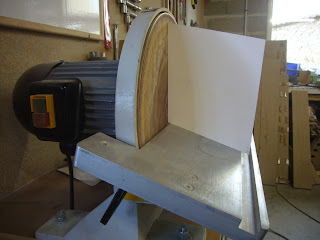

- ensuite j'ai retracé le gouvernail sur la table afin de préparer le chantier de montage et relever les angles des nervures(côté longeron). Je relève l'angle sur un carton dur, report sur la lapidaire et ponçage de la nervure qu'il faut maitenir bien perpendiculaire au disque à l'aide de quelques repères sur la table:


Pour le côté bord de fuite, il suffit de présenter la nervure et tracer directement sur celle-ci.
Pour réaliser la pente, j'ai pris un bloc de bois (bien d'équerre) sur lequel j'ai tracé une ligne parallèle à la table.


Il faut ensuite faire coïncider ce trait avec l'axe de symétrie de la nervure et la maintenir avec un serre-joint:


Il ne reste plus qu'à poncer!

Le bord de fuite a la même section que celui de la profondeur, j'ai donc réutilisé les mêmes cales pour le montage.

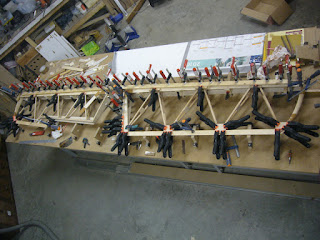

Voilà la structure du gouvernail assemblée et collée:






dimanche 17 mars 2013

Tab et gouverne

Ponçage bord de fuite de la gouverne:




Voilà le "chantier de montage", gouverne enlevée:


Réalisation du tab de profondeur:


On voit ici la bague noire en Delrin  recevant l'axe d'articulation de la gouverne.

Préparation et vernis du revêtement du tab avant collage:



jeudi 7 mars 2013

Gouverne de profondeur suite

Reprise du travail dans l'atelier, plus facile à chauffer avec cette température extérieure plus douce!

J'ai retourné la gouverne de profondeur que j'ai réinstallée sur le même chantier, afin d'y coller les CTP.
Avant cela , plusieurs travaux préparatoires:

- mise à la pente du longeron


- préparation du bord d'attaque du tab, perçage pour montage des bagues en Delrin:


- mise en place des différents écrous prisonniers : support articulation tab



et ici ,prisonniers articulation gouverne:


Collage d'une première partie des CTP:

dimanche 3 mars 2013

Nervures gouverne de direction suite

Arasement des CTP de nervures: j'ai installé la défonceuse en toupie, plus facile pour cette opération:


Et voilà l'ensemble des nervures et le longeron de la gouverne de direction:
